产品规格

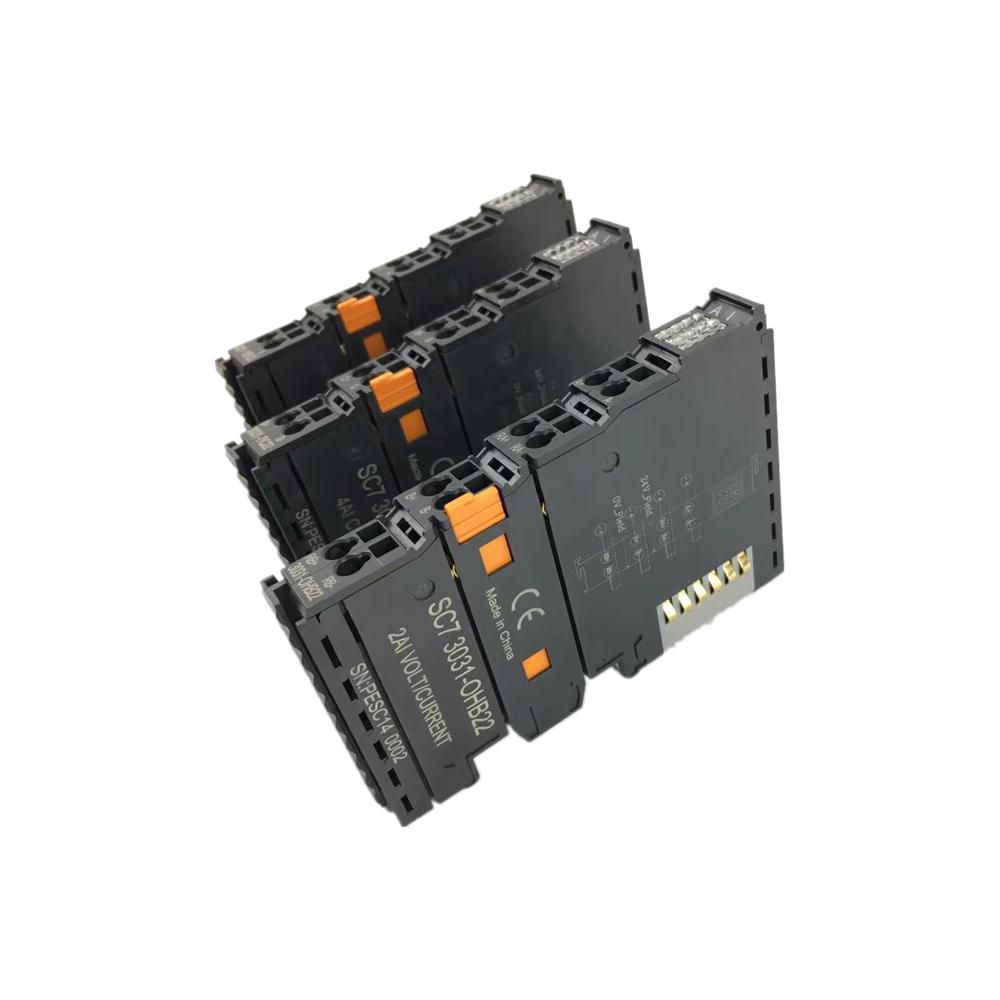

| 型号 | SC3031模拟量输入模块 | ||
| 产品概述 |
2通道输入、电压/电流型 性能稳定、抗干扰性能强 |
4通道输入、电压/电流型 性能稳定、抗干扰性能强 |
|
| 技术规格 | |||
| 订货号 | SC7 3031-0HB22 | SC7 3031-0VC22 | SC7 3031-0IC22 |
| 输入点数 | 2CH、电压型/电流型 |
4CH、电压型 |
4CH、电流型 |
| 输入类型 | 差分输入 | ||
| 总线5VDC消耗电流 | ＜70mA | ||
| 供电极性保护 | 支持 | ||
| 最大可持续电压 | 30VDC | ||
| 量程 | |||
| 电压（单极性） | 0~10V，0~5V | 0~10V，0~5V | -- |
| 电压（双极性） | ±10V，±5V | ±10V，±5V | -- |
|
电流 |
0~20mA，4~20mA | -- | 0~20mA，4~20mA |
| 数据字 | |||
| 单极性 | 0~32000，满量程 | ||
| 双极性 | -32000~32000，满量程 | ||
| 分辨率 | |||
| 电压（单极性） | 12位 | ||
| 电压（双极性） | 11位+符号位 | ||
| 电流 | 11位 | ||
| AD转换时间 | ＜300μs | ||
| 模拟输入阶跃响应 | 15ms到95% | ||
| 共模抑制 | 40dB，DC-60HZ | ||
| 共模电压 | 信号电压+共模电压（±12V内） | ||
| 输入阻抗 | ≥10MΩ（电压输入时） | ≥10MΩ | -- |
| 隔离 | |||
| 通道与总线之间 | 有 | ||
| 显示指示 | 电源供电绿色LED显示 | ||
| 系统电源诊断和警告 | 支持 | ||
| 工作环境 | 工作温度：-10~55℃，相对湿度：5%~90%（无凝露） | ||
| 尺寸（长*宽*高） | 15*99*70 | ||
