产品规格
| 型号 | SC3021 8点输入模块 | SC3021 16点输入模块 | ||
| 产品概述 |
8点输入，24VDC 共阴或者共阳输入 性能稳定、抗干扰性能强 |
16点输入，24VDC 共阴或者共阳输入 性能稳定、抗干扰性能强 |
||
| 技术规格 | ||||

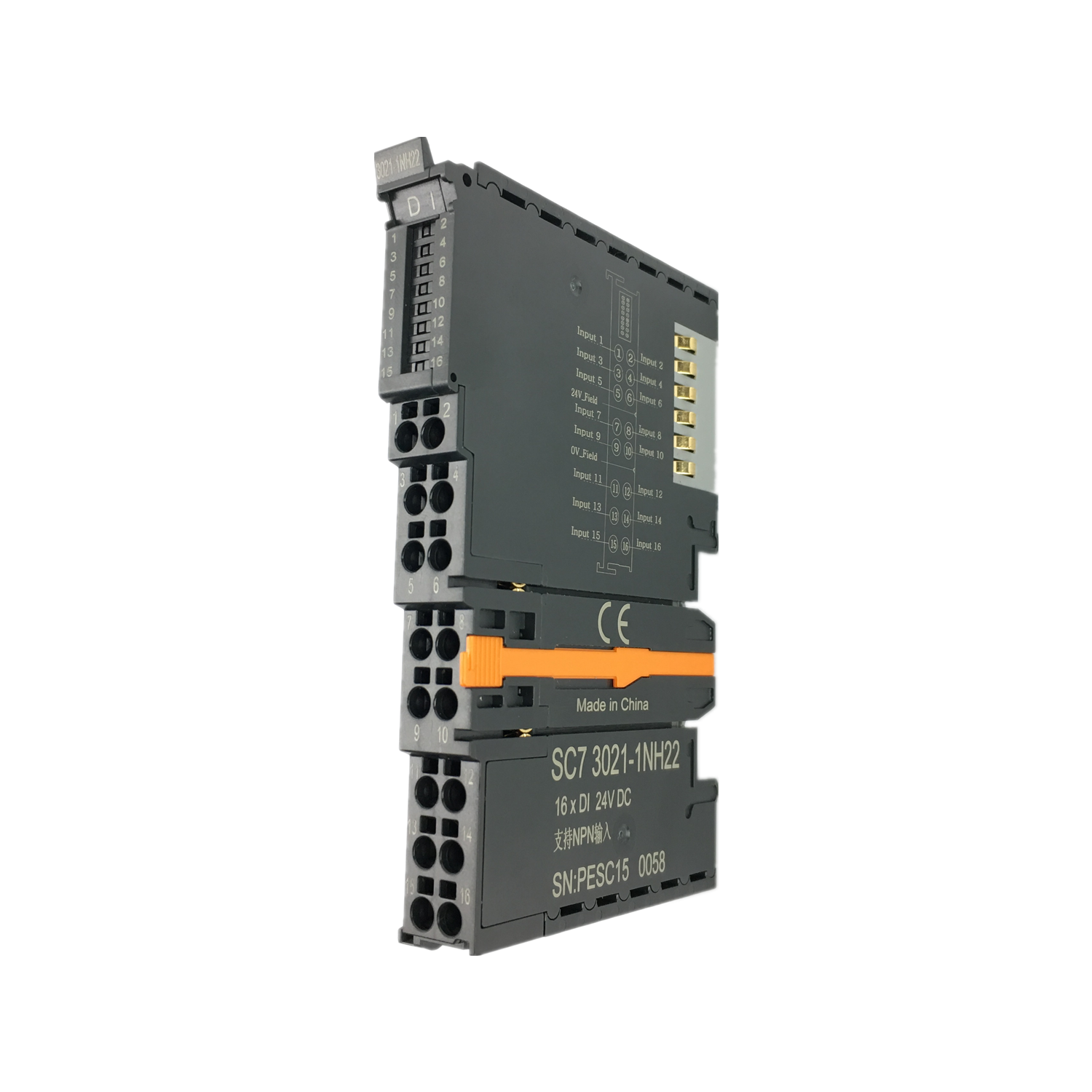

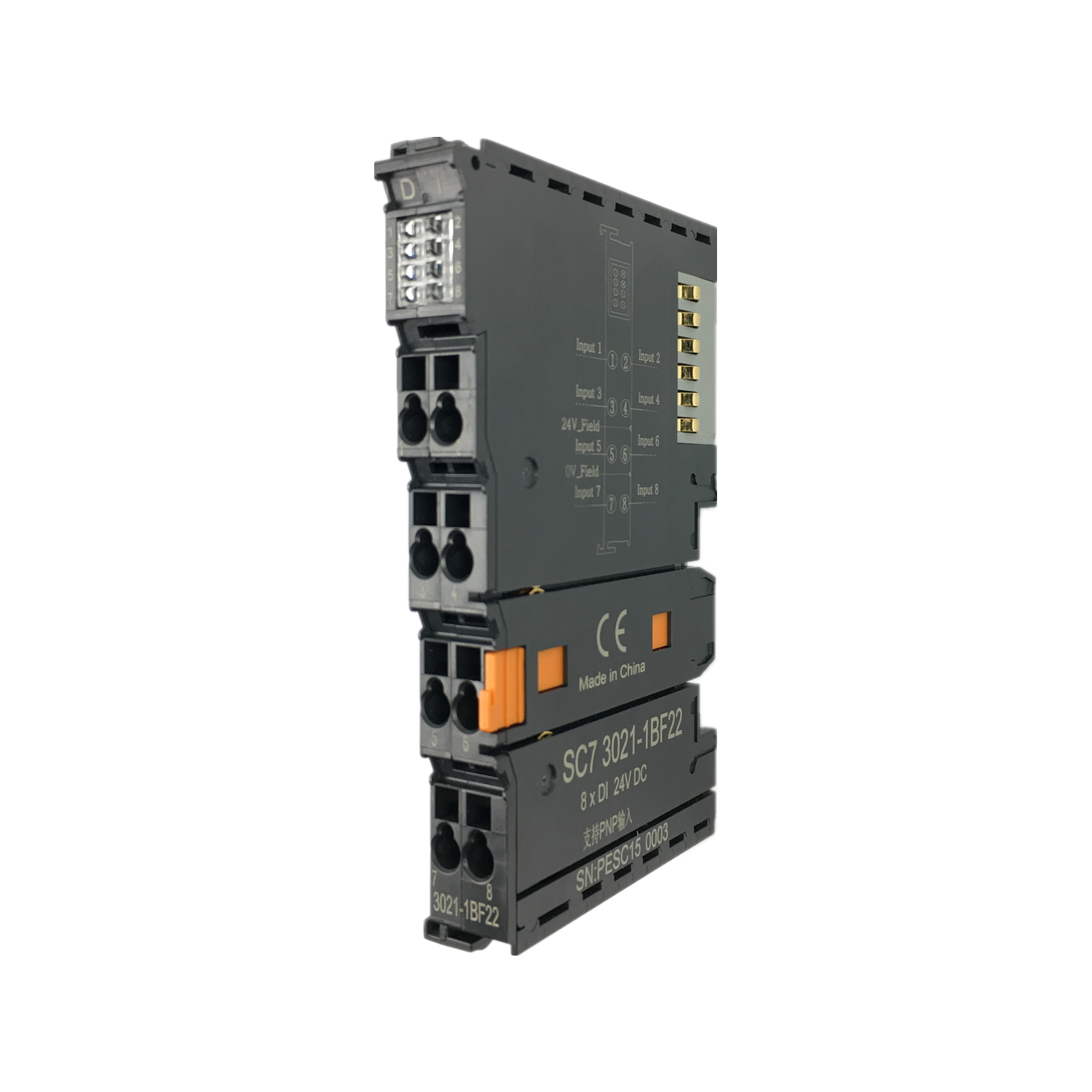

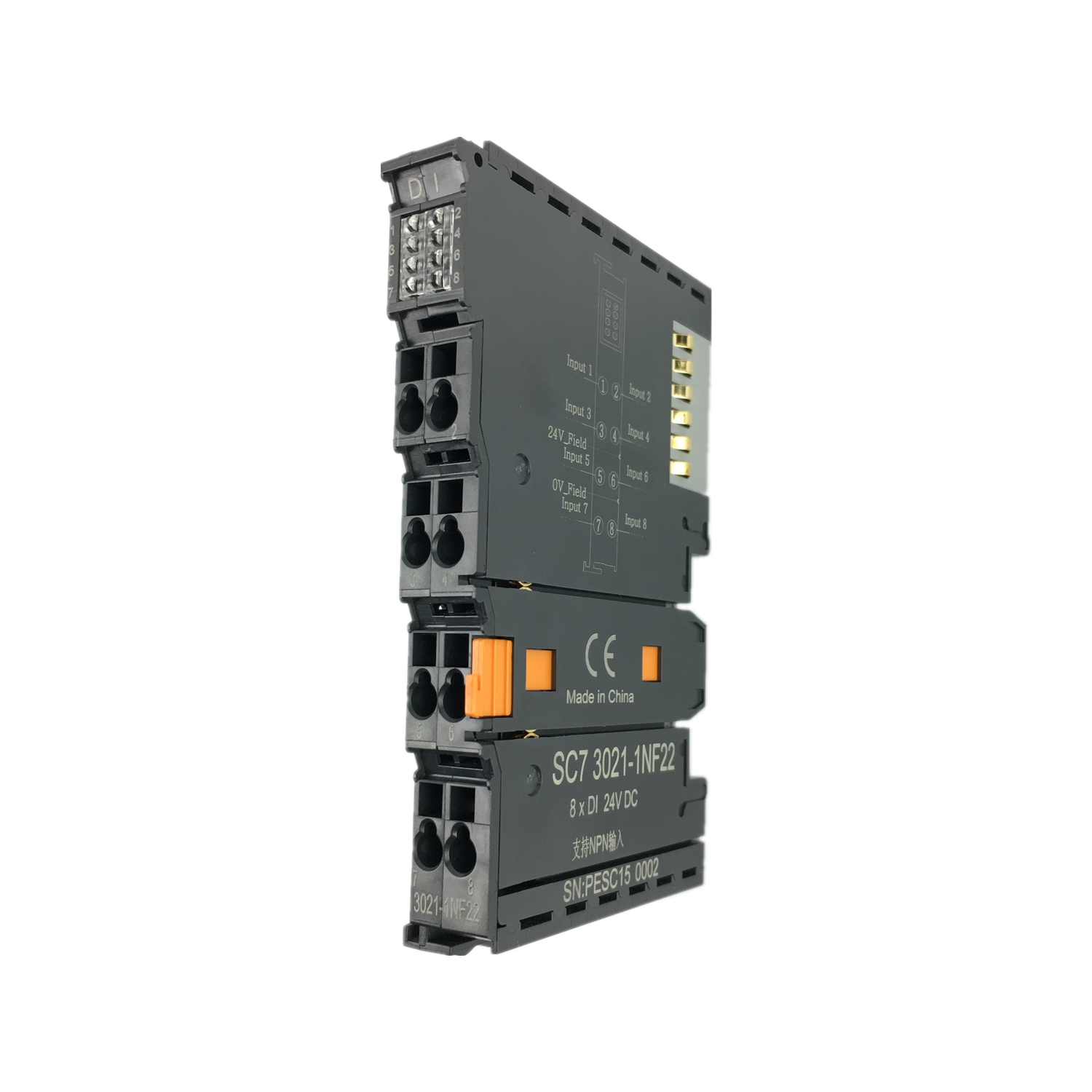

| 订货号 | SC7 3021-1BF22 | SC7 3021-1NF22 | SC7 3021-1BH22 | SC7 3021-1NH22 |
| 模块类型 | 8 | 16 | ||
| 总线5VDC消耗电流 | ＜50mA | ＜70mA | ||
| 电缆长度（非屏蔽） | 300m | |||
| 输入电压 | ||||
| 额度值 | 24VDC | |||
| “0”信号 | 最大5VDC，1mA | |||
| “1”信号 | 最小15VDC，2.5mA | |||
| 输入延时 | ||||
| 从0到1，最小 | 4~6ms（扩展32个模块典型值） | |||
| 从1到0，最小 | 4~6ms（扩展32个模块典型值） | |||
| 输入特性 | 源型（PNP） | 漏型（NPN） | 源型（PNP） | 漏型（NPN） |
| 允许静态电流 | 1mA | |||
| 绝缘测试电压 | 500VDC | |||
| 隔离 | ||||
| 通道与总线之间 | 有 | |||
| 通道间 | 有 | |||
| 显示指示 | 每通道输入绿色LED显示 | |||
| 系统电源诊断和警告 | 支持 | |||
| 工作环境 | 工作温度：-10~55℃，相对湿度：5%~90%（无凝露） | |||
| 尺寸（长*宽*高） | 15*99*70 | |||
