产品规格

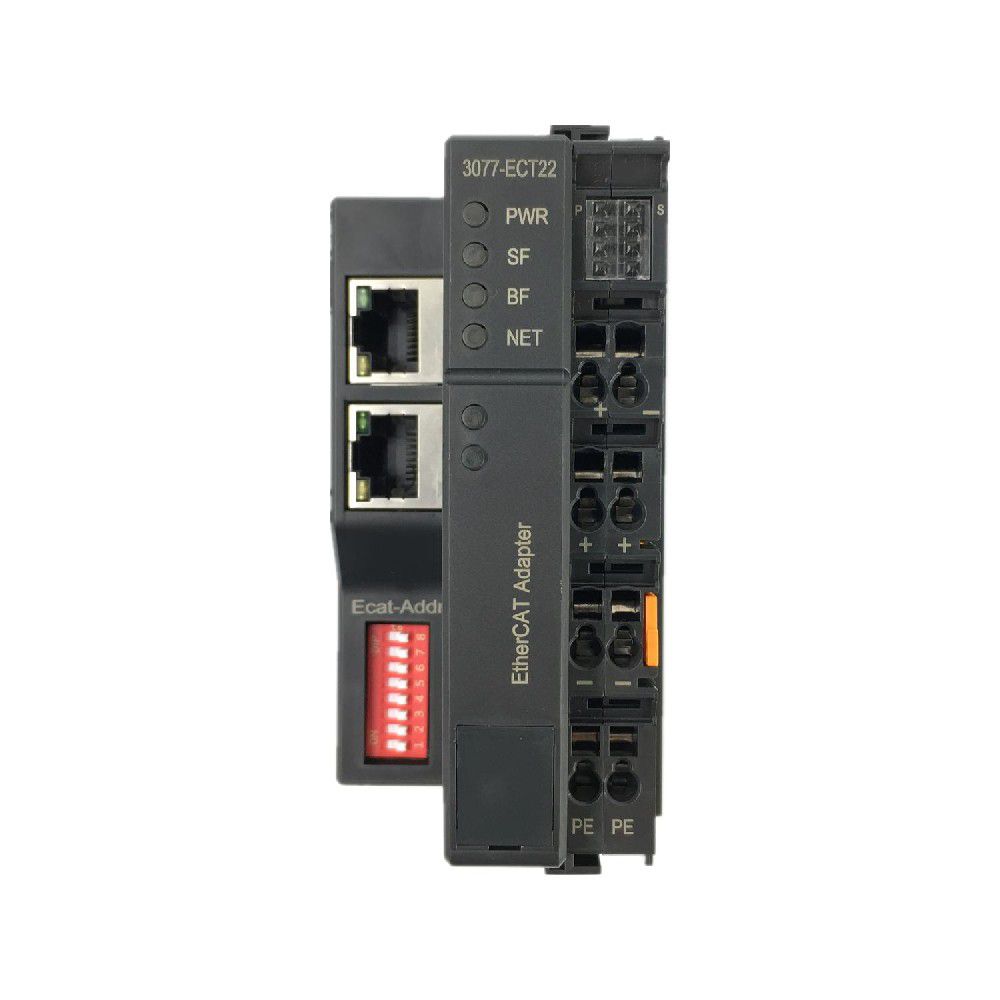

| 型号 | SC3077 EtherCAT从站接口模块 | |||
| 产品概述 | 2个RJ45接口、24VDC供电、性能稳定、抗干扰性能强 | |||
| 技术规格 | ||||
| 订货号 | SC7 3077-ECT22 | SC7 3077-ECT22-16I | SC7 3077-ECT22-16Q | SC7 3077-ECT22-8IQ |
| 电气接口 | RJ45 | |||
| 供电输入/输出电源 | 24VDC（额定），输出电流＜10A | |||
| 工作电流损耗 | ≥10mA | |||
| 总线+5VDC电流容量 | ＜2A（如扩展模块超过16个，请务必增加一个SC3098-24D05电源中继模块） | |||
| 是否连接CPU | 否（独立作为从站） | |||
| 支持协议 | EtherCAT从站 | |||
| 从站设置 | ||||
| 地址设置 | 由拨码开关配置或主站分配 | |||
| 每段最大站数 | 255 | |||
| 隔离 | ||||
| 通道与总线之间 | 有 | |||
| 电源到总线 | 有 | |||
| 本体自带IO数量 | 无 | 16点输入（源型/漏型） | 16点输出（NPN晶体管） |
8点输入（源型/漏型） 8点输出（NPN晶体管） |
| 显示指示 | 电源+24V绿色灯，BF红色灯，SF红色灯，NET红色灯 | |||
| 系统电源诊断和警告 | 支持 | |||
| 工作环境 | 工作温度：-10~55℃，相对湿度：5%~90%（无凝露） | |||
| 尺寸（长*宽*高） | 48*99*70 | 82*100*79 | ||
