产品规格
| 型号 | SC3022 4点输入模块 | SC3022 8点输入模块 | SC3022 16点输入模块 | ||
| 产品概述 |
4点继电器输出 220VAC |
8点晶体管输出 24VDC |
16点晶体管输出 24VDC |
||
| 技术规格 | |||||

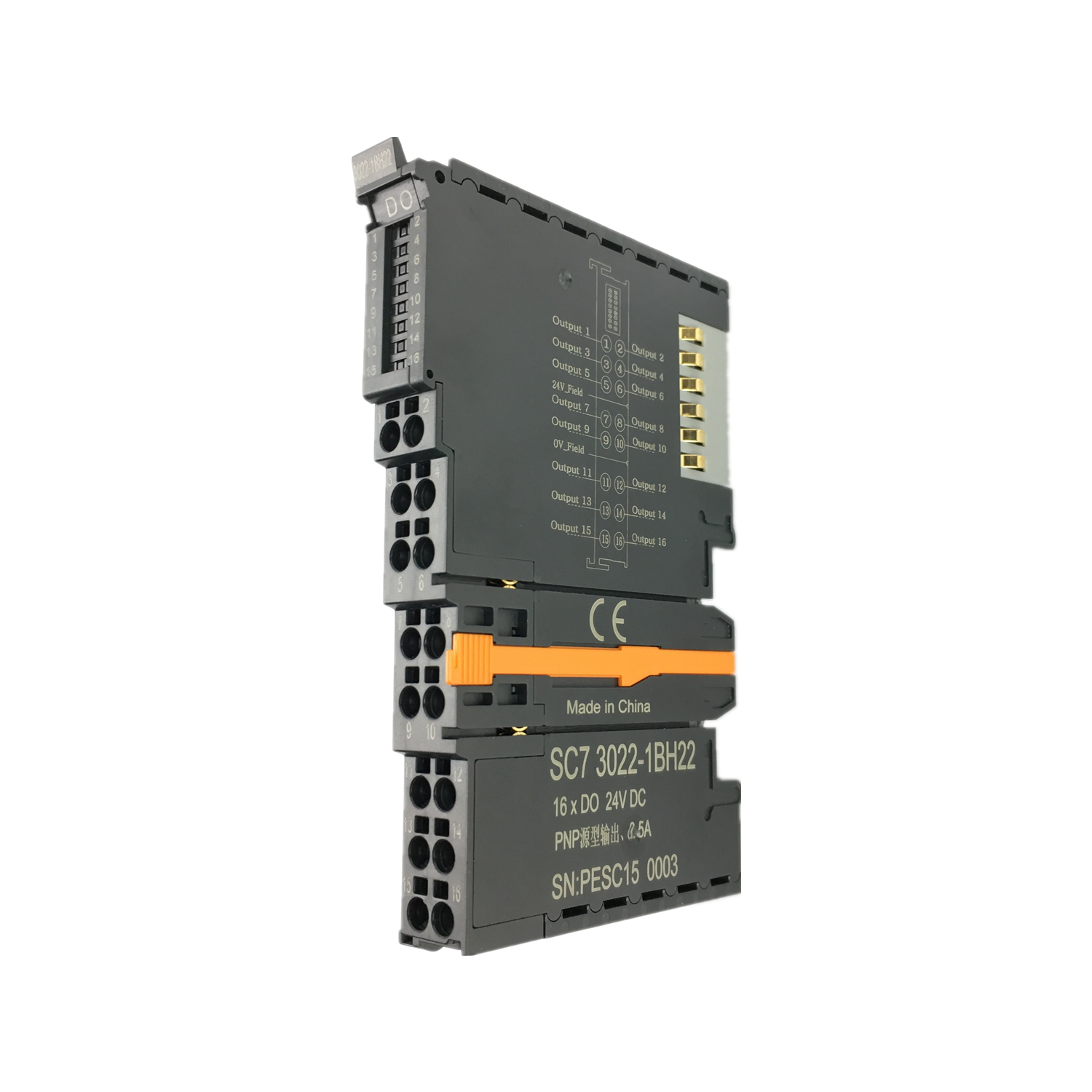

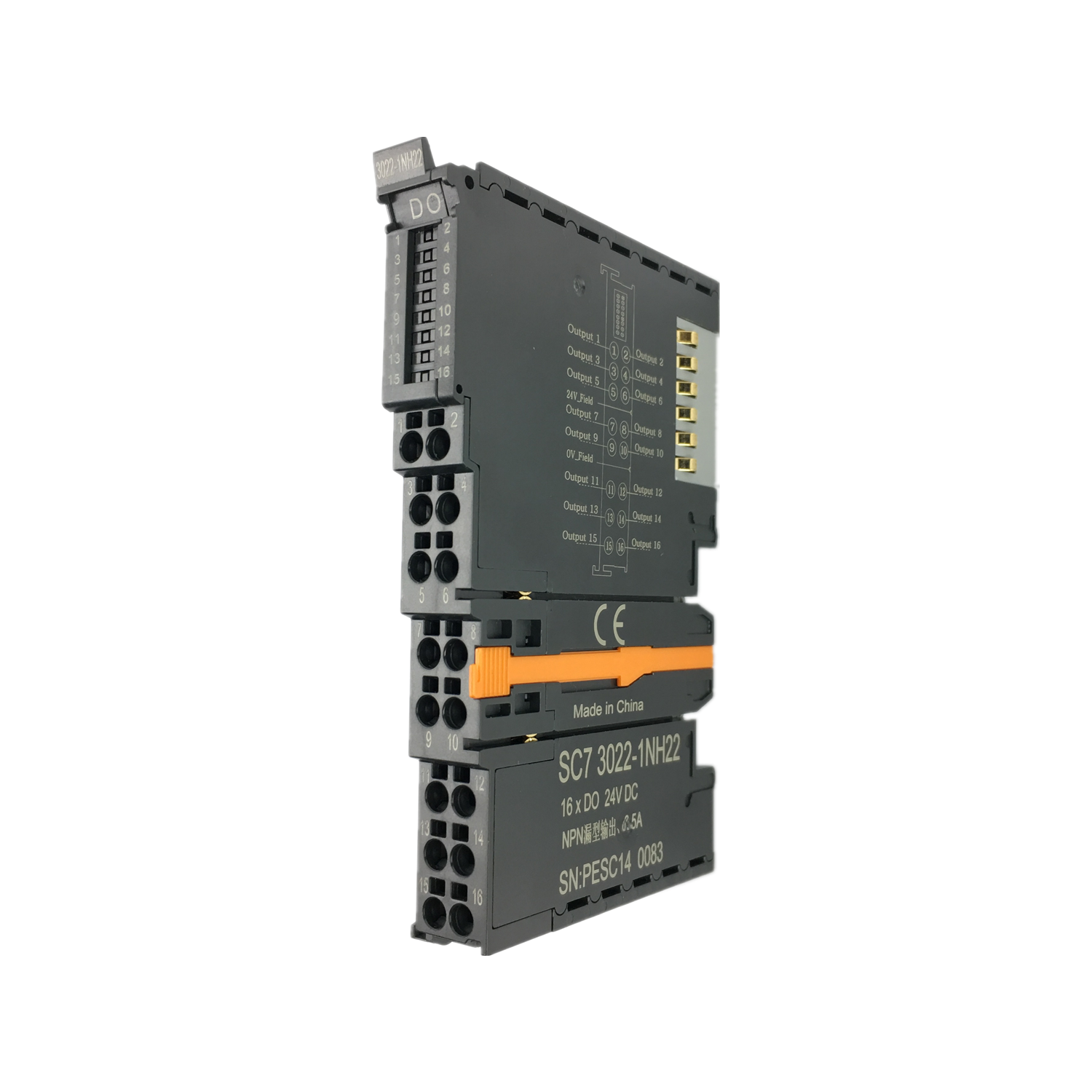

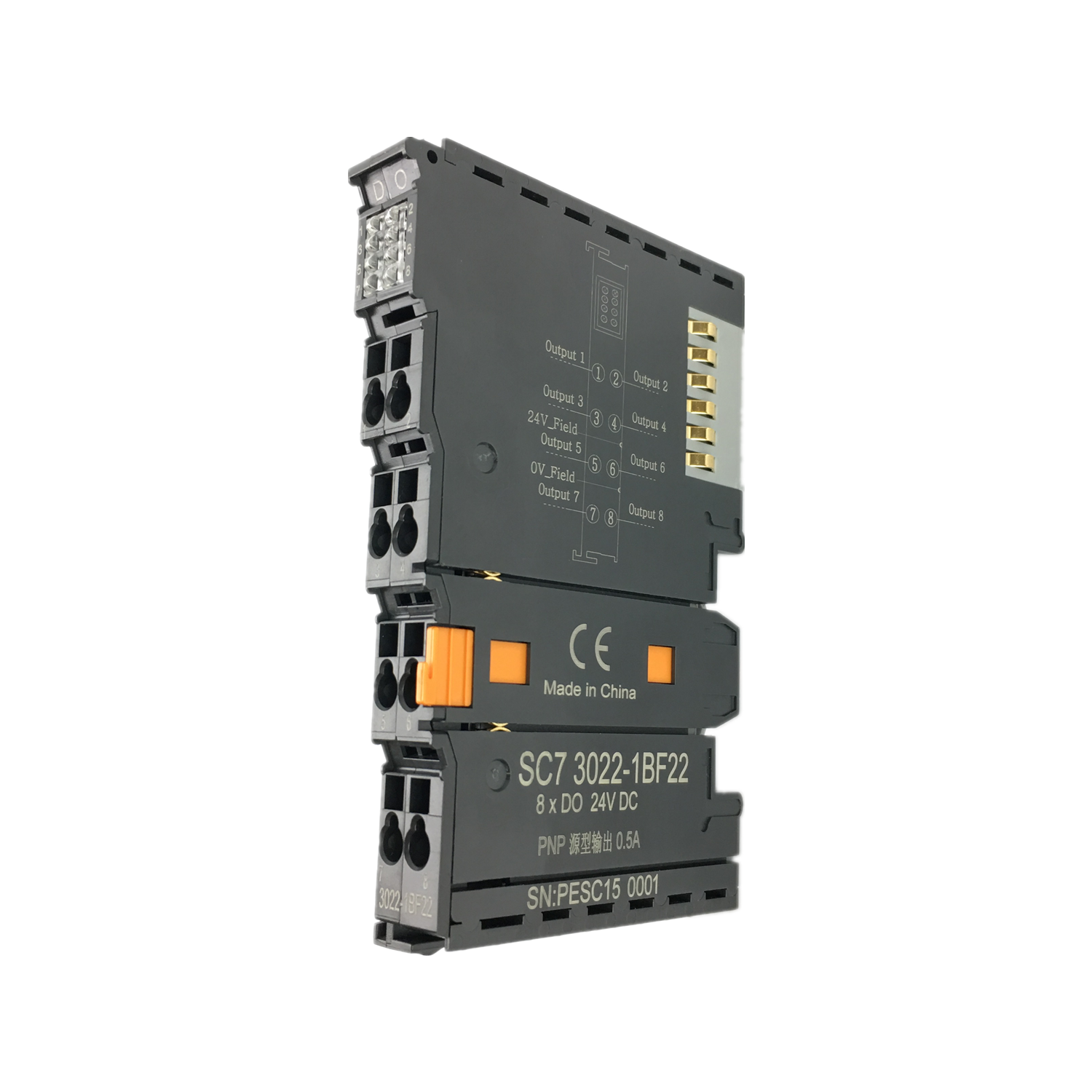

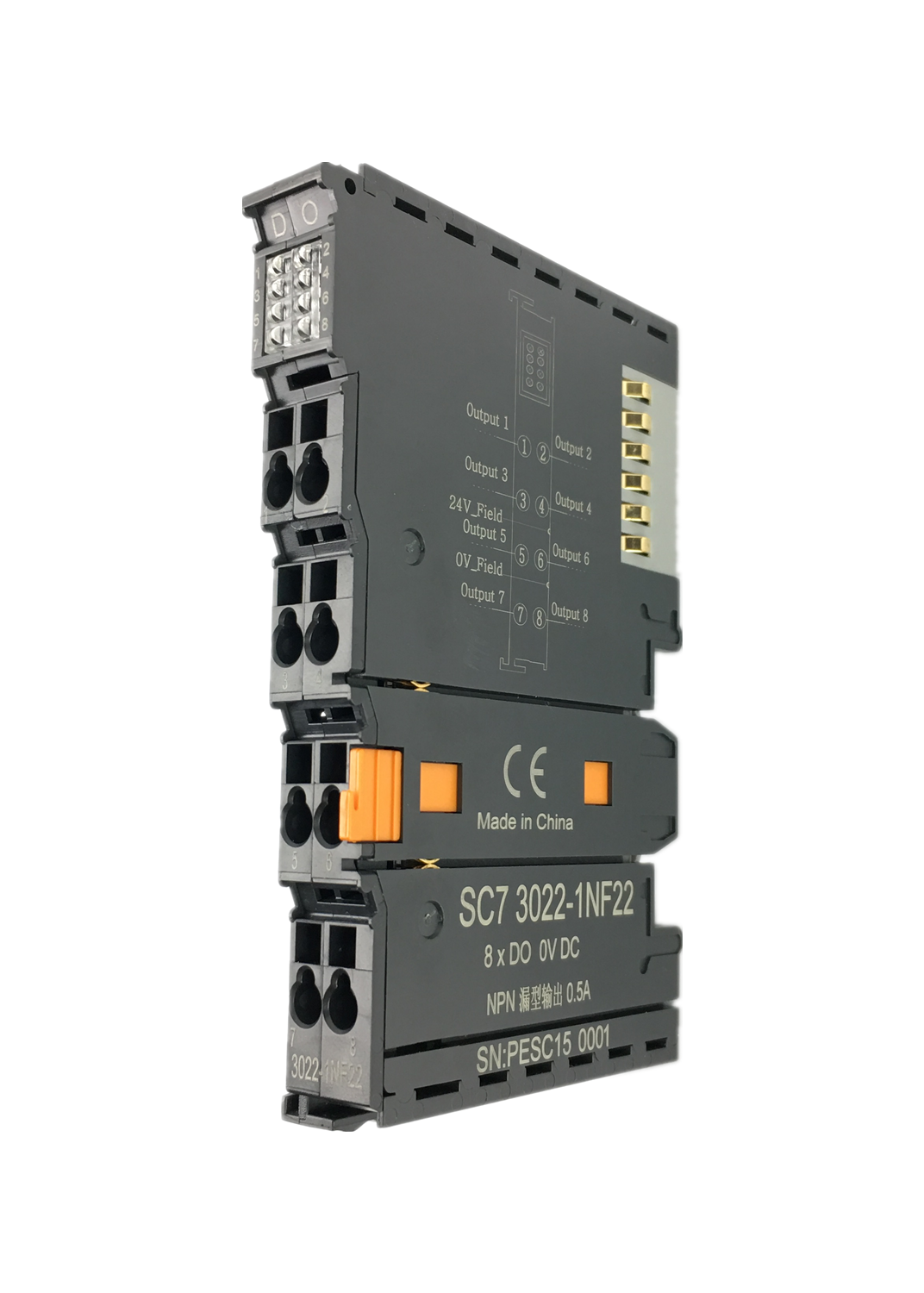

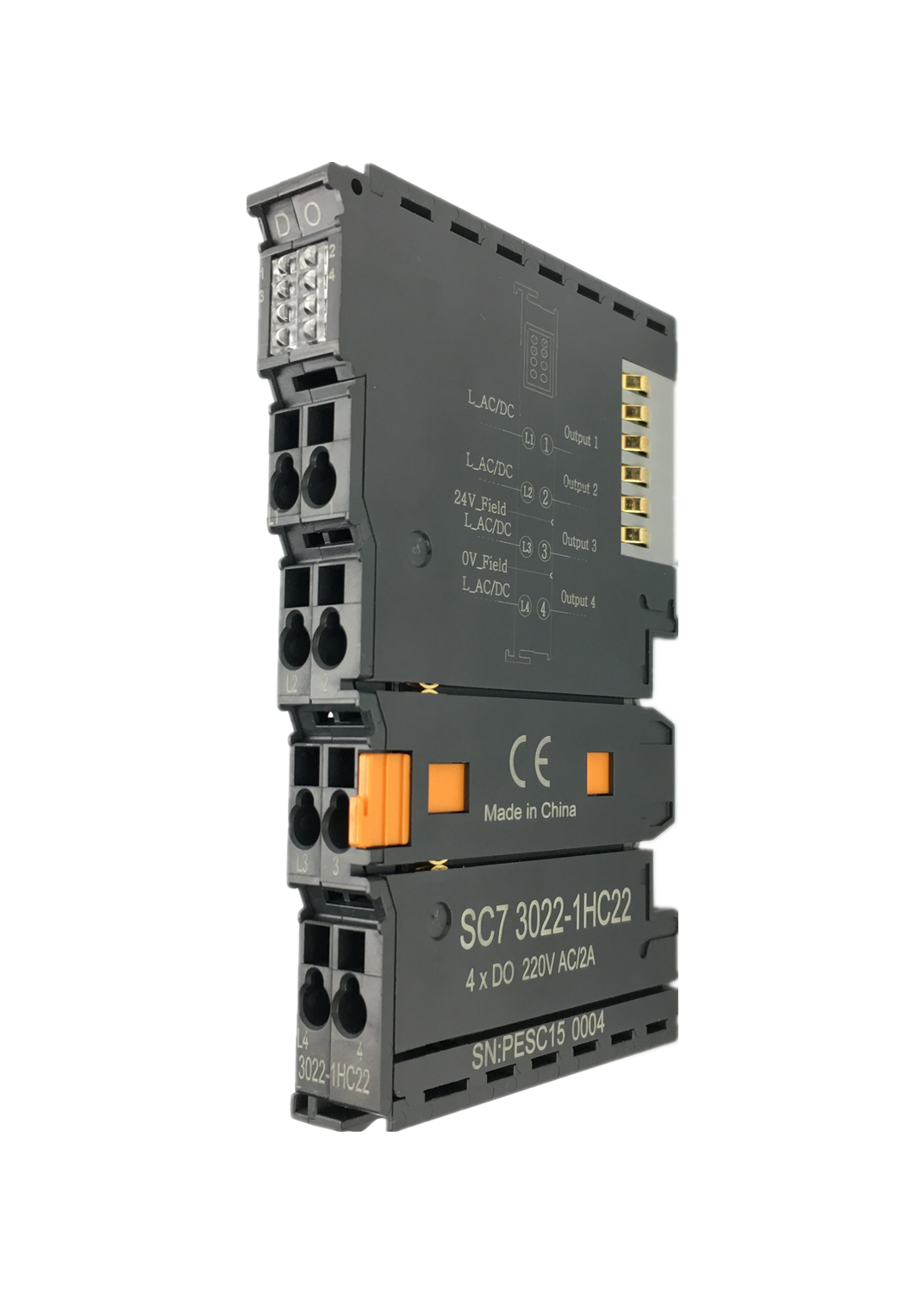

| 订货号 | SC7 3022-1HC22 | SC7 3022-1BF22 | SC7 3022-1NF22 | SC7 3022-1BH22 | SC7 3022-1NH22 |
| 输出类型 | 继电器型 |
PNP型 固态MOSFET |
NPN型 固态MOSFET |
PNP型 固态MOSFET |
NPN型 固态MOSFET |
| 输出点数 | 4 | 8 | 16 | ||
| 总线5VDC消耗电流 | ＜50mA | ＜70mA | |||
| 电缆长度（非屏蔽） | 300m | ||||
| 输出短路保护 | -- | 有，电子式 | |||
| 最大灯负载 | -- | 5W | |||
| 输出电流 | 2A | 0.5A | |||
| 触点机械寿命 | 100W次 | -- | |||
|
触点电气寿命 （额定负载） |
10W次 | -- | |||
| 开关频率 | |||||
| 阻性负载，最大 | 1HZ | 100HZ | |||
| 感性负载，最大 | 0.5HZ | 0.5HZ | |||
| 灯负载，最大 | 1HZ | 10HZ | |||
| 机械负载，最大 | 10HZ | -- | |||
| 绝缘测试电压 | 500VDC | ||||
| 隔离 | |||||
| 通道与总线之间 | 有 | ||||
| 通道间 | 有 | ||||
| 显示指示 | 每通道输入绿色LED显示 | ||||
| 系统电源诊断和警告 | 支持 | ||||
| 工作环境 | 工作温度：-10~55℃，相对湿度：5%~90%（无凝露） | ||||
| 尺寸（长*宽*高） | 15*99*70 | ||||
